520x520mm Truss for Beam & Pillars.

視頻
霄汉承接历年之独角秀结构
Unicorn Show from TopTruss

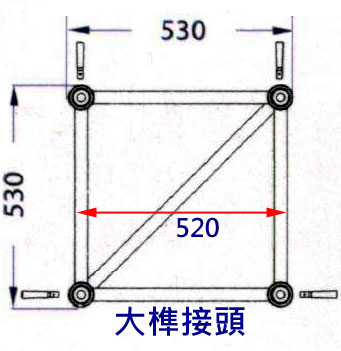

可使用 U型大套筒,大榫件頭或使用B型一般套筒及榫件頭

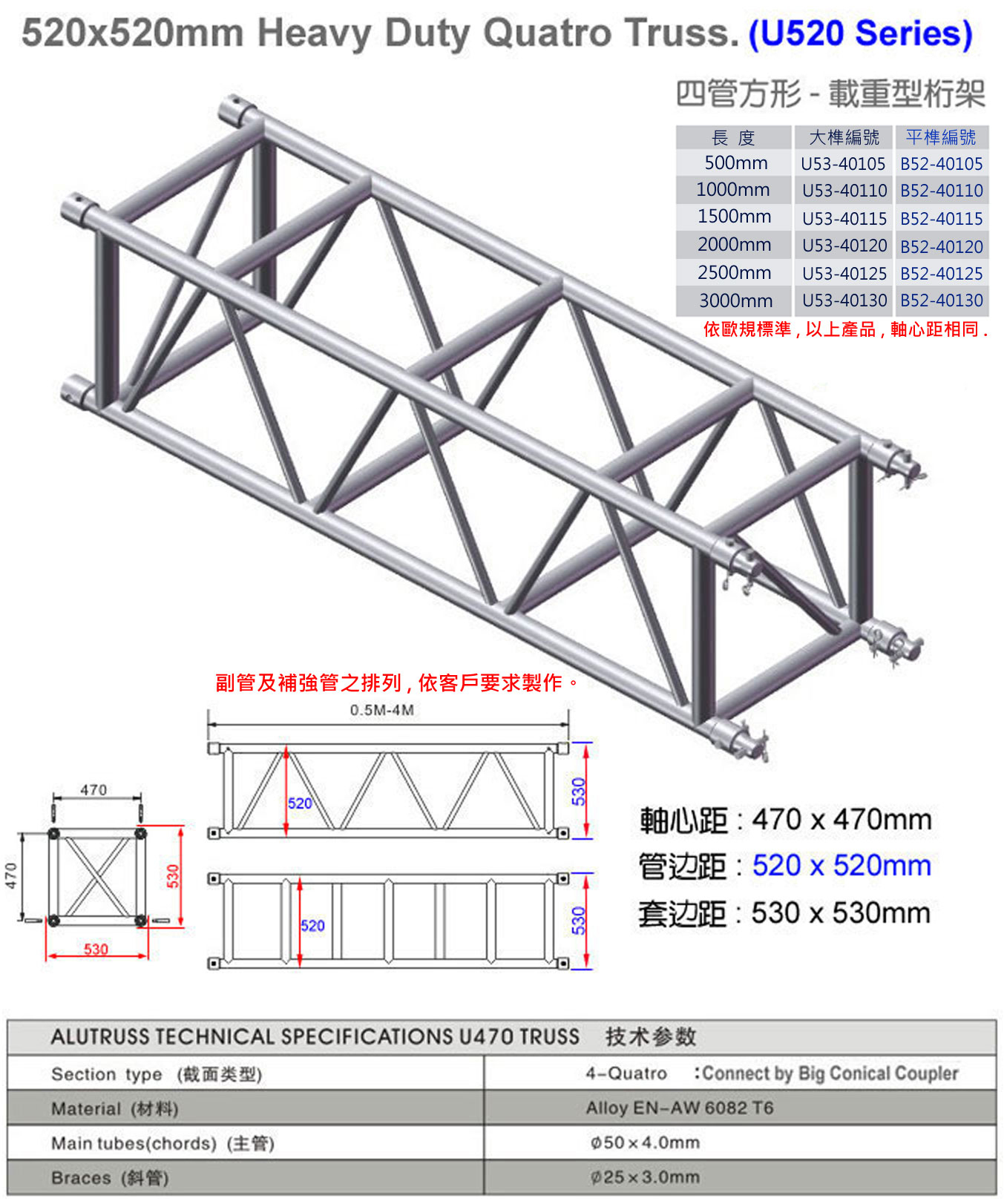

U520 Series : 管編距:520x520mm,(軸距:470x470mm) Heavy Duty Quatro Truss. (方型大接頭-插銷式載重桁架)

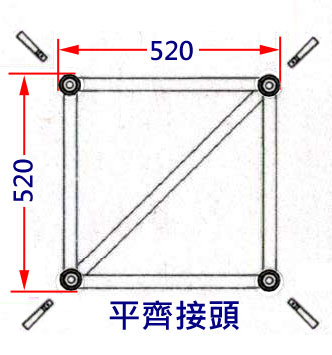

作為常用的大榫件頭的橫樑大架,通常也被拿來使用於屋棚之升降立柱。所以使用者通常考慮樑與柱都使用相同的接頭。那麼,可以是樑與柱都使用齊管接頭(B-Type),使之方便滑套昇降，而不是使用加大接頭(U-Type)。

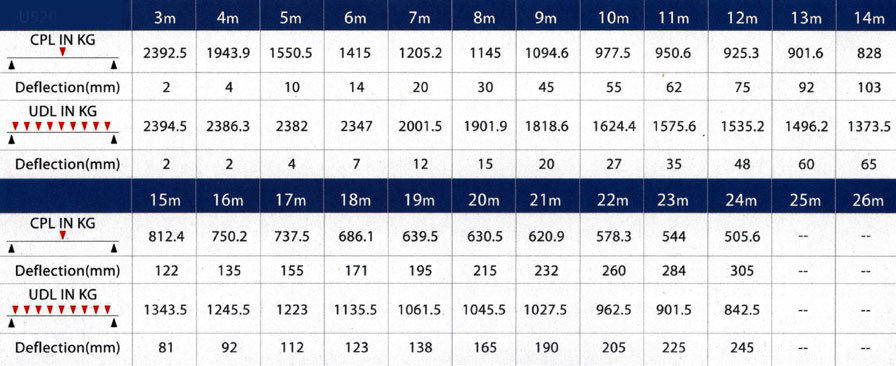

Loading Specifications for U520 Truss.

以下為台規520x520加強版-強力樑/立柱通用桁架. (非歐規)

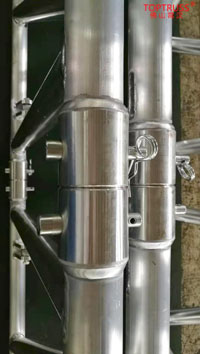

520x520桁架使用4毫米管材, 有二種規格. U型大套接頭和 B型小套接頭。大套接頭僅適用於橫樑, 但較為載重。小套接頭因為套筒平滑無凸出,可以使用滑套,並共用橫樑和立柱使用。下圖是小套接頭圖片,僅供參考。客戶依需求選購大套或小套桁架。其補強管排列方式,亦可依客戶要求製作。


B52-40103 520, 300mm Short Truss	B52-40105 520, 500mm Trapezoidal Truss	B52-40110 520, 1 meter Trapezoidal Truss


B52-40115 520, 1.5 meter Trapezoidal Truss	B52-40120 520, 2 meter Trapezoidal Truss	B52-40130 520, 3 meter Trapezoidal Truss


B52-42S60 Heavy-Duty 60° 520 Angle. 加強型-520桁架-60度彎頭	B52-42S45 Heavy-Duty 45° 520 Angle. 加強型-520桁架-45度彎頭	B52-42S30 Heavy-Duty 30° 520 Angle. 加強型-520桁架-30度彎頭


B52-46520 520x520x520mm Box Corner. 特規B套筒-520六面臨連接方塊	B52-LightBlock Sleeve Block for 520 Pillars. 520板式-輕型滑套	B52-MultiBlock Versatile 520 Socket Block 520載重型-多功能滑套


B520 Round Truss All 520x520mm Round Truss 各種520圓形桁架

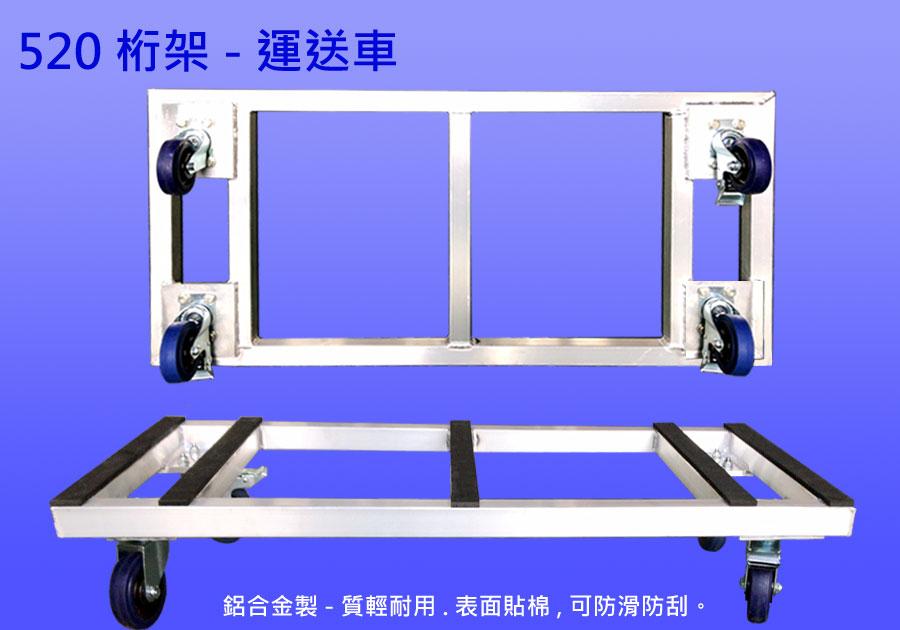

建議採購產品 : 520桁架-小推車 Size: L:1125 x W:530 x H:180mm, Tube:40x40x2mm. 任何規格皆可訂製。 Truss carts of any specification can be customized.

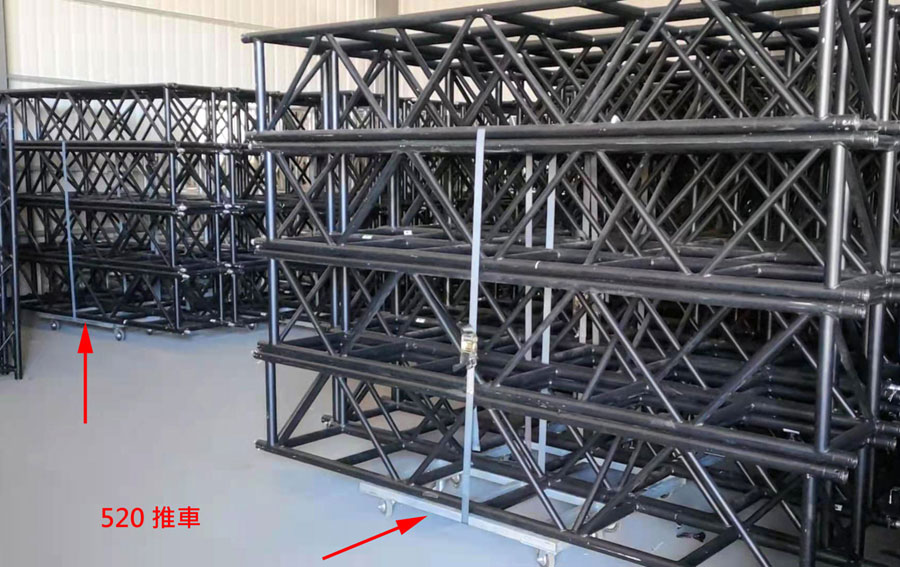

質輕耐用可堆疊。	運送或入庫皆方便。
