  Quick 180 Truss >> 180x180mm Plate Connect Truss.32x2mm Main Tube. (180x180mm輕便型板式桁架)


      台規180x180mm輕便型桁架(俗稱180螺絲式桁架),使用的是EN-AW6061-T6高強度  32x2mm主管。適合各種較輕便場合,架設牌樓,展會結構,舞台,佈景架,招牌架...,用途廣泛。雖然不及插銷式桁架之荷重能力,但是產品 由於輕便,運輸方便,將是小型搭建商得力工具。本公司生產之桁架,焊接工藝及優良品質,已獲各界採用與信任。
另外,特殊屋棚或專屬用途設計,請來電討論,可為您設計。02-89518568分機100或101.



多層次網頁.建議使用電腦瀏覽器瀏覽本網站,能有較多說明信息。

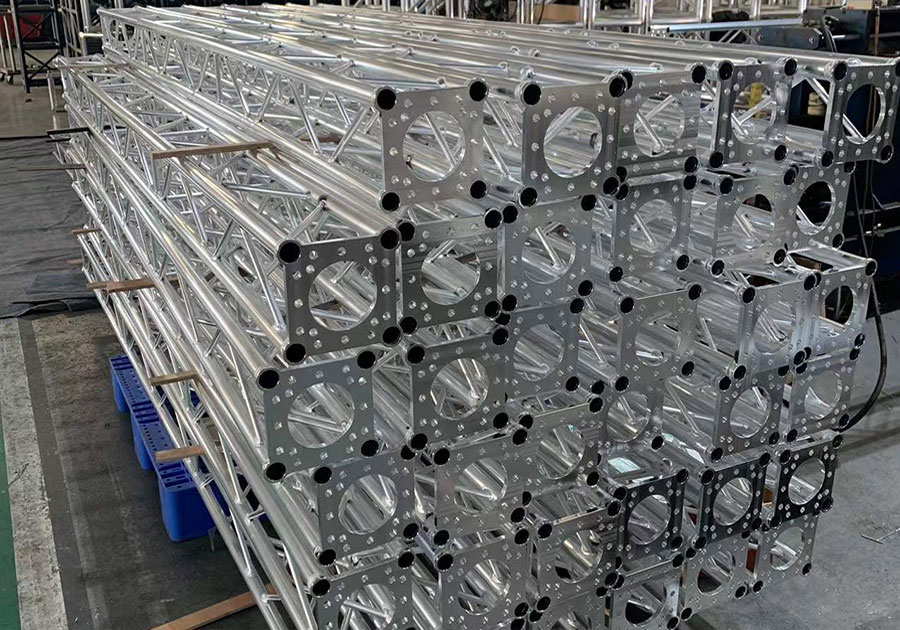

P18-40130
長3000mm板式輕型桁架

P18-40125
長2500mm板式輕型桁架

P18-40120
長2000mm板式輕型桁架









P18-40115
長1500mm板式輕型桁架

P18-40110
長1000mm板式輕型桁架

P18-40105
長500mm板式輕型桁架







P18-40104
長400mm板式輕型桁架

P18-40103
長300mm板式輕型桁架

P18-各種短料
10, 15, 18, 20, 25cm,等
各種特規或調整型短架




P18-46180
180x180x180mm六面彎頭

P18-45180 (特規)
180x180x180mm五面彎頭

Base-6030
600x300x10mm Base Plate.
12孔鐵底板 / 13 kg.



請注意: 180x180桁架,價格低,焊點及工序繁多。量少恕不接單。除非搭購其他大架。









































 Remarks :
 Quatro P180 Plate Type Truss: Main Tubes: Ø32 x 2mm, Braces:  Ø10 x 2mm, Mat.EN-AW6061-T6.
 以下測試為最大曲度值. .
Average Load : kgs / meter   2m 4m 6m 8m
  600 500 360 200
Deflection (mm)   24 33 39 69
Load / kgs  1m 2m 4m 6m 8m
600 500 400 300 180
Deflection (mm) 26 30 39 48 80
 Be Careful : Never overpass the load specifications .
